最近，同濟大學航空與力學學院學生團隊設計、制作的“仿飛魚電動飛機”獲得全國高校航空航天類專業本科畢業設計成果一等獎。這款無人機模仿飛魚的生理結構，氣動性能優良，在佘山附近的玄風航空飛行基地成功試飛。指導老師沈海軍教授表示：“這項工作展示了仿生飛行學的神奇魅力，對于新型飛行器的設計也有一定價值?！?/p>

團隊學生與試飛員合影。

據介紹，很多會飛的生物擁有許多優良的特性，如高效的氣動外形、精巧的內部結構、獨特的環境感知系統，這些特性對于人類設計飛行器有相當大的參考價值。同濟大學本科生汪成、嚴晴晴、曹日興、鄒施睿、余翼等人在沈海軍教授的指導下，選擇飛魚作為飛行器設計的仿生對象。據介紹，飛魚擁有很長的胸鰭，一直延伸到尾部，像鳥的翅膀一樣。它能躍出水面十幾米，并在空中停留40多秒，在海面上滑翔的最遠距離可達400多米。

飛魚（來源：百度百科）

能否師法自然，打造出一款能在空中滑翔的“機器飛魚”？為了獲得飛魚的氣動外形，同濟大學課題組特地前往海南，買了4條鮮活的飛魚。他們先將魚的胸鰭和腹鰭用牙簽固定，再放入冰箱冷凍室一段時間，撤去牙簽后，飛魚的形態就固定了下來。

待掃描的冷凍飛魚

課題組對飛魚進行了測量和三維掃描，獲得了翼展、身長等幾何參數以及原始模型的點云數據，再利用Imageware軟件，構建出飛魚模型的外形曲面。課題組進而利用逆向設計的方法，獲得了飛魚生物體的原始模型。在CATIA軟件中，原始模型展現出特征曲線。課題組經過一系列技術處理，利用軟件構建了新的曲面，并拼合成整體，得到飛魚各部分的氣動外形模型。

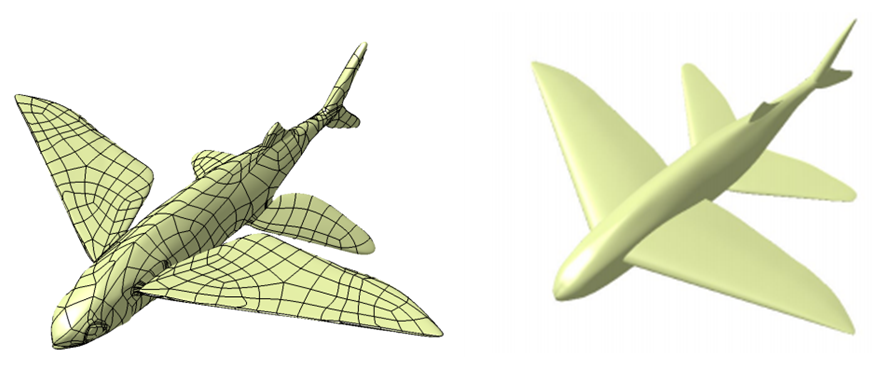

修正前和修正后的飛魚曲面模型

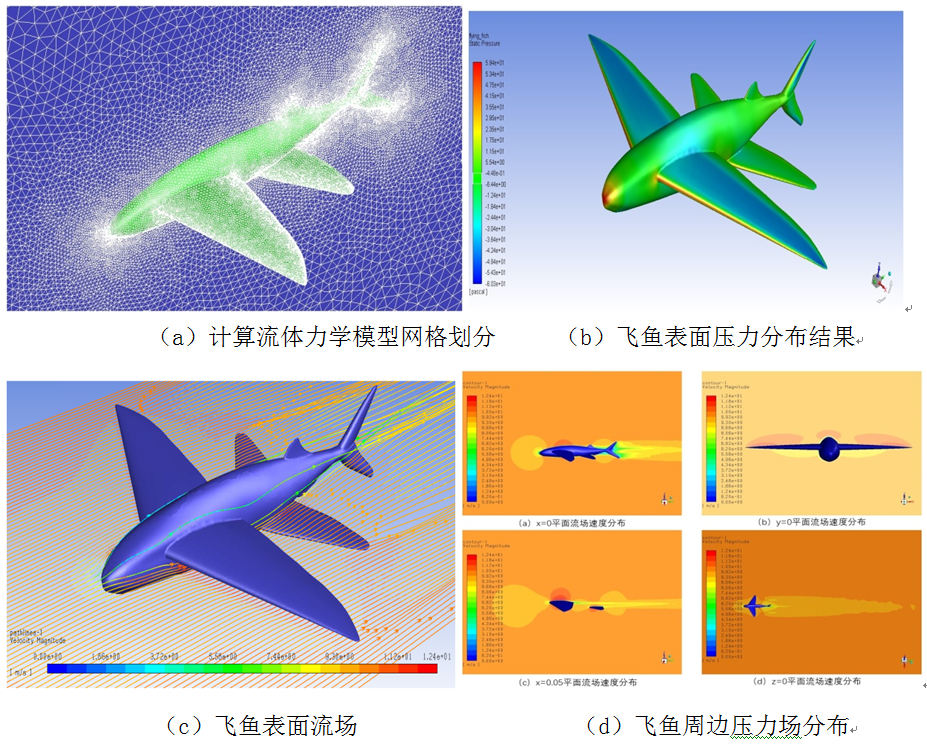

“為了掌握飛魚飛機的氣動性能，同學們利用計算流體力學軟件，在大型工作站上對飛魚進行了理論模擬與分析?！鄙蚝＼娬f。經過數月的計算和數據整理，他們最終獲得了飛魚飛機的表面壓力、流場、壓力場，以及升力、阻力、升阻比和穩定性曲線等一系列氣動性能數據。

計算數據顯示，飛魚飛機氣動性能優良，其機翼和機身上表面流速較快，可形成低壓區，為飛魚提供充裕的升力。主機翼（胸鰭）和平尾（腹鰭）之間氣流的干涉，使飛魚獲得額外的升力，這就是飛魚能長時間滑翔的秘密。

仿真結果還顯示，飛魚的失速迎角高達30度，超出了很多現代飛機的失速迎角，表現出非常出色的抗失速能力。它的最大升阻比為25，遠超出絕大多數現代飛機，氣動效率非常高。

在深入研究的基礎上，課題組設計了飛魚飛機的結構。機身設置14個隔框，分為前機身和后機身兩個部分。飛魚的胸鰭被設計成主機翼，用于提供飛機的升力；左右機翼各包含9個翼肋，尾緣設計有副翼，用來控制飛機的橫滾運動；在前機身左右兩側，機翼通過碳纖維管對接。機頭預留了電機安裝支架，供安裝大馬力電機和螺旋槳之用；后機身上方的背鰭和末端的尾鰭，分別充當飛機的垂直安定面和全動方向舵，用于保證航向穩定性和航向運動；前下方設置有臀鰭，作為飛機水平安定面，維持飛機的俯仰穩定。整架飛機由100多個部件組成，每個部件都做了減輕孔設計，以控制總重量。

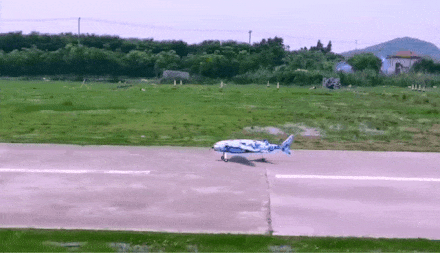

仿飛魚電動飛機試飛成功。

完成制作的飛魚飛機翼展1.5米，身長1.8米，后三點起落架布局，裝有雙葉高效率螺旋槳，由一臺大功率電機和6S鋰電池提供動力。啟動、滑跑、加速……近日在試飛現場，這架凝結著同濟師生心血的飛機一躍而起，在空中順利巡航了兩圈，隨后平穩緩慢地降落。在短暫的試飛過程中，飛機完成了橫側和掉頭，表現得十分靈活和穩定。
