隨著小型無人機在測繪中的應用成果不斷被認可，也隨著小型無人機的航程以及可掛載設備的分辨率不斷提高，越來越多的大面積正射影像成圖的項目需要航測隊伍去完成。

在我們的認識中，談到集群，可能就會說到我們熟知的 Bentley 的 ContextCapture Center ，以及另一部分人會使用到的，Photosacn（現在更名為：Metashape）進行集群處理多個任務。但是說到Pix4d進行集群操作可能很多人都沒有用到過，今天我要講到的集群操作也是根據Pix4d現有的一些功能進行的不同方法的使用來大道集群。

在使用pix4d的時候，如果數據量很小，航飛面積很小，一臺電腦可能1-2天可能就出圖完成了，這個時候進行集群作業，可能就沒有太大的必要。但當遇到大面積正射影像成圖時，例如100平方公里的1:1000正射影像成圖項目時，使用pix4d的單個工程就很難跑的出來了，這個時候可能就需要建立多個工程進行生產，或者進行下面所述的集群操作。

首先我們來做一個ContextCapture Center，Photoscan，還有Pix4d生產同一塊區域的正射影像對比。

Photoscan水域效果

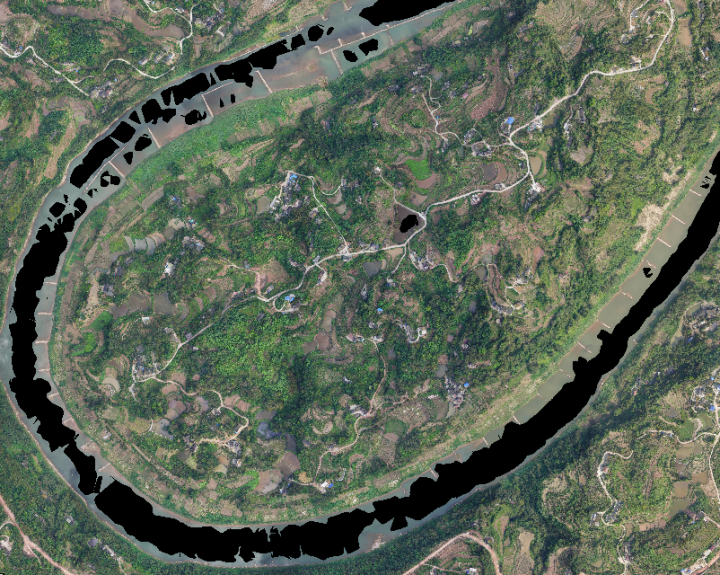

ContextCapture Center水域效果

Pix4d水域效果

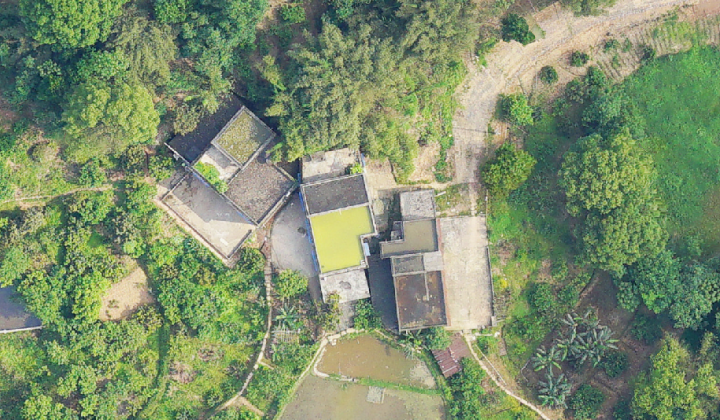

Photoscan房屋效果

ContextCapture Center房屋效果

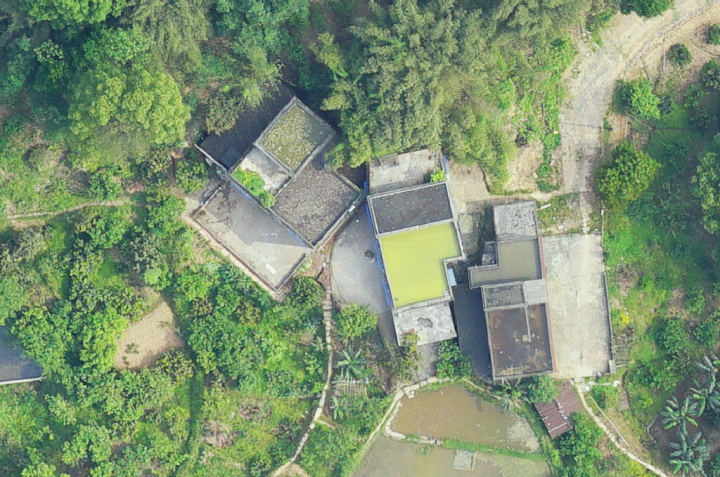

Pix4d房屋效果

由上面的對比圖大家可以看出CCC，在水域出圖上存在大面積的空洞，這個對于后期來說會存在很多的工作量。PS和Pix4d則相對來說好的多。然后根據房屋效果對比發現，PS和Pix4d的效果優于CCC。但是PS出圖在部分高程建筑中的正射成圖不好，例如在高架橋等過高建筑成圖效果上明顯劣于Pix4d的成圖。

經過對比，我們?yōu)榱藴p輕人員的后期工作任務，我們選擇Pix4d進行重點講解如何集群生成正射影像圖。

我拿之前做過的一個項目來進行過程講解。

項目區域?yàn)槿デ鹆甑匦危?xiàng)目面積為70平方公里，航片數量為4900+，使用微單相機進行拍攝。

我們首先進行在pix4d中對全部照片進行建立工程完成第一步，并刺像控點，在完成優化。我使用的電腦，CPU：I9 9900k，內存：64g，顯卡：GTX 1080TI

總共完成pix4d第一步匹配照片所花時間為10h。然后我們開始準備集群成圖的準備。當然這里很多人會說，為什么不直接在該工程基礎上直接開始后面的兩部運行生成呢。這里我做一個解答。我相信大家一定遇到過 E50 這個錯誤，在跑第三步模型的時候。這個錯誤我們?cè)赑ix4d的官網上進行問題的查找會發現這個是因?yàn)閮?nèi)存容量不夠， 不能加載全部的點云而報的錯。所以我們只能選擇集群的方式來避免該錯誤的發生。

在經過刺像控優化后，看過項目的質量報告后得到了一個質量達標的空三工程，接下來我們要進行點云加密區的繪制了。點云加密去可以直接在地圖視圖中繪制也可以在奧維地圖等工具中繪制好kml，在直接導入，我建議是在奧維地圖里面進行kml的勾畫，因?yàn)榭梢愿?xì)的按照kml范圍以及對重疊部分調整。這里需要注意的一點是，我們需要在導入照片時，選擇導入照片pos的坐標系時，一定要選定地理坐標系，不能是平面坐標系，然后輸出坐標系也不能選定成任意坐標系。不然，空三跑完之后，地圖視圖那個下拉菜單會是灰色不能選定的。

點云加密區導

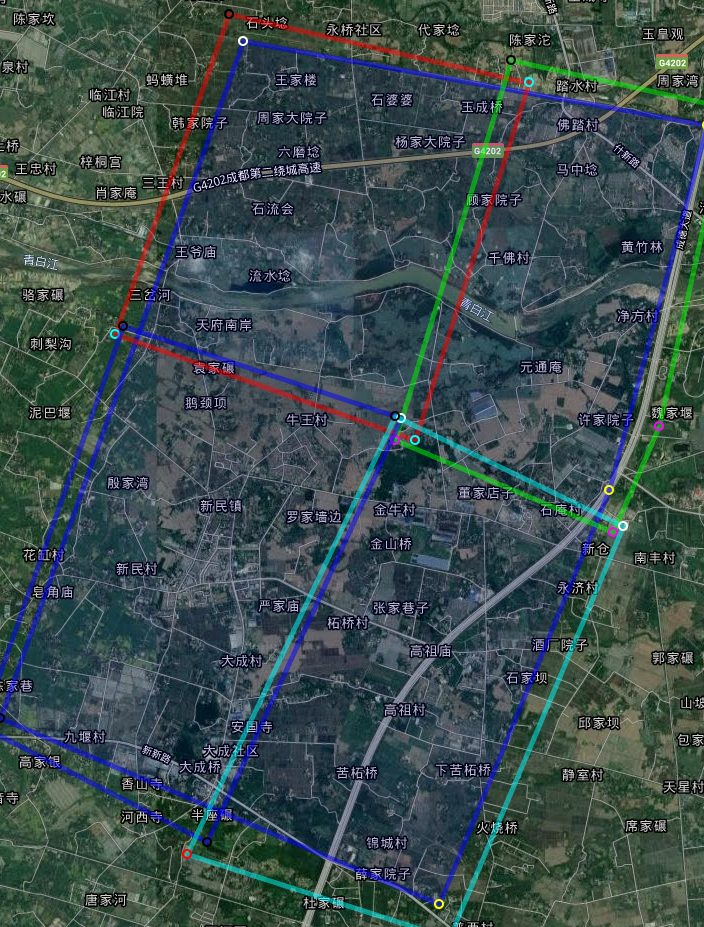

kml分區

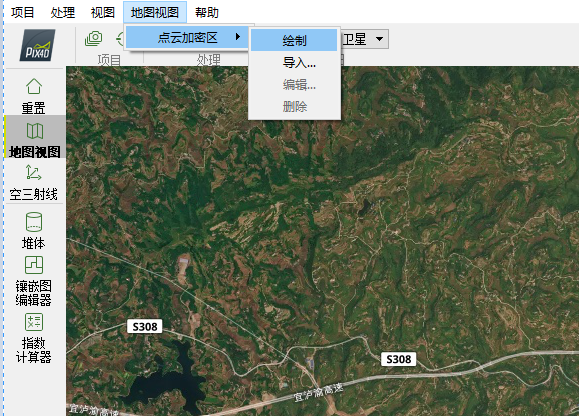

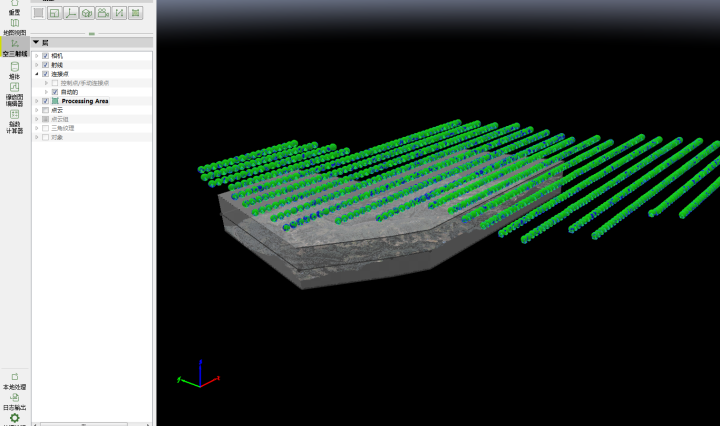

我們這里演示繪制點云加密區。繪制完點云加密區后，在空三射線中可以看到有一個透明的灰色區域，該區域就是我們所需要的處理區域。然后我們?cè)谔幚磉x項中，將第二步和第三步勾選上。并在高級設置中將第二步的使用處理區域勾選上，就可以點擊開始處理了。

點云加密區

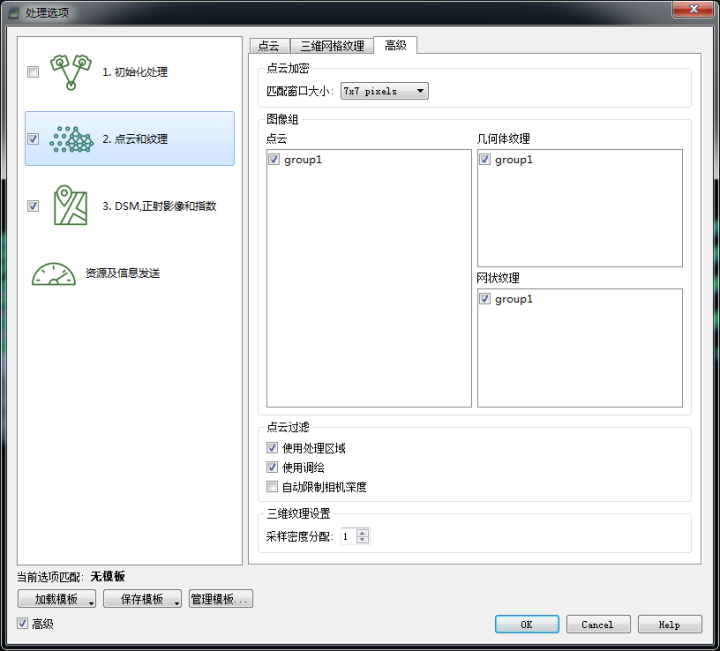

處理選項設置

這里我們完成了第一臺電腦的設置，我們還需要進行后面電腦的設置。設置的步驟就是，將我們的工程文件及照片數據進行拷貝至第二臺電腦中，建議放在相同盤符的磁盤下。這樣可以省去修改索引的步驟。如果我們的工程文件以及照片數據是放置在網絡路徑下的，我們可以直接拷貝工程文件即可。

若需要修改索引文件，我們可以直接用寫字板打開.p4d文件，將照片目錄改為復制后的目錄。保存就好了。然后直接打開，將點云加密區導入進去就可以進行第二個區塊的點云加密以及正射影像生成。

修改照片目錄

我們整個測區有70平方公里，我把測區分成4塊，分別用4臺電腦進行后兩步的生產，所花時間為8h，加上空三時間，在一天之內就將整個70平方公里的測區完成正射影像的生成。相比用一臺電腦，大大節省了時間。
