4月28日，主題為“弘揚工匠精神，引領創新傳承”—無人機系統技術與應用創新論壇在成都市無人機產業協會常務副會長單位成都航空職業技術學院成功舉辦。論壇有幸邀請國網成都供電公司輸電運檢中心“成都工匠”杜永永作為嘉賓，為成都航院的師生以及協會的成員單位聲情并茂的展開了《輸電線路無人機自主巡檢實踐探索》的專題講座。講座內容圍繞桿塔無人機精細化自主巡檢、無人機激光可見光掃描測距、無人機自主紅外測溫等十個方向，通過詳細的案例展示，深入的探討了無人機應用技術在電網巡檢中的實踐運用以及開發更多的無人機應用場景的可能性。

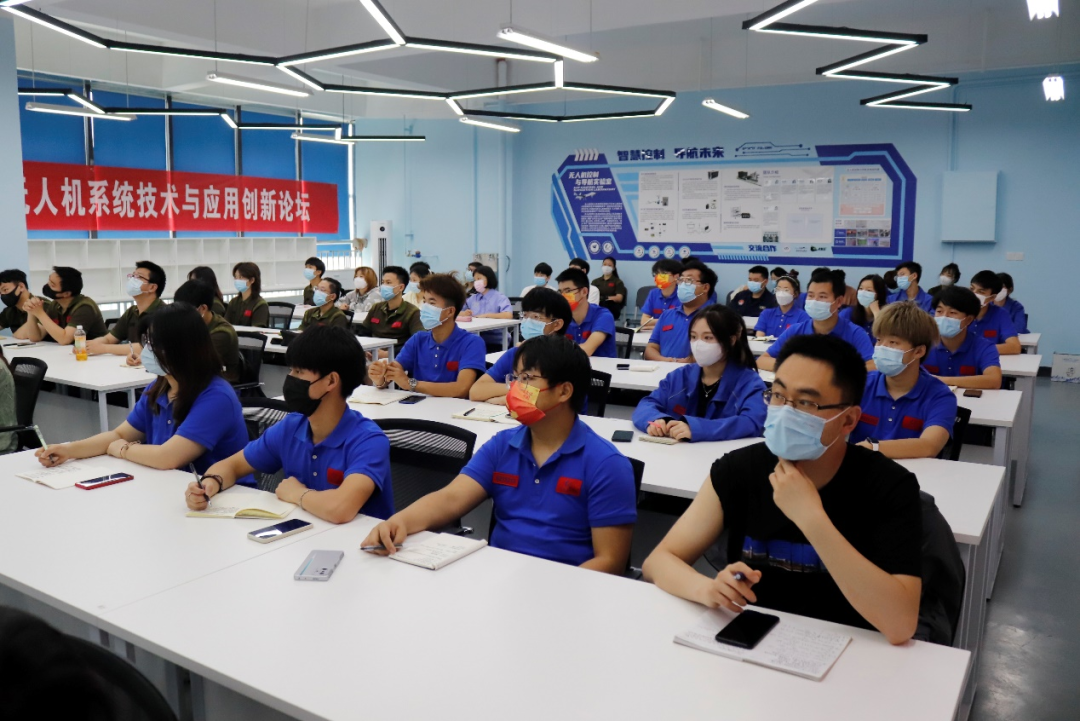

■ 講座現場

《架空輸電線路無人機自主巡檢實踐探索》— 杜永永

■ 講座現場

01

無人機精細化巡檢技術

應用場景：無人機精細化巡檢通常應用于架空輸電線路桿塔本體及附屬設施關鍵部位的可見光拍照巡檢。

主要作用：通過對無人機精細化巡檢采集回來的照片開展缺陷識別和分析，掌握桿塔本體及附屬設施運行狀況，替代以往人工登桿檢查，實現提質增效。

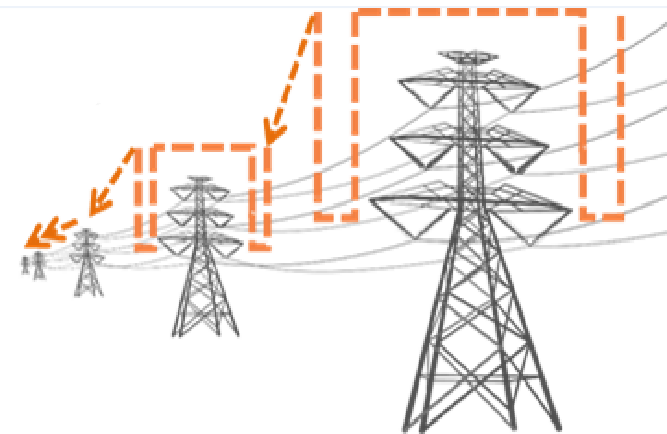

■ 無人機精細化巡檢技術

■ 無人機精細化巡檢技術

02

無人機通道激光可見光自主掃描

傳統的輸電線路與通道內樹竹、跨越高壓線路等之間的空間距離測量主要依賴于手持測距儀，測試精度低，誤差在1-1.5米左右且很難發現人眼視覺盲區的樹竹隱患。同時，對于交跨等區域很難精準測量到最近處的電氣距離。

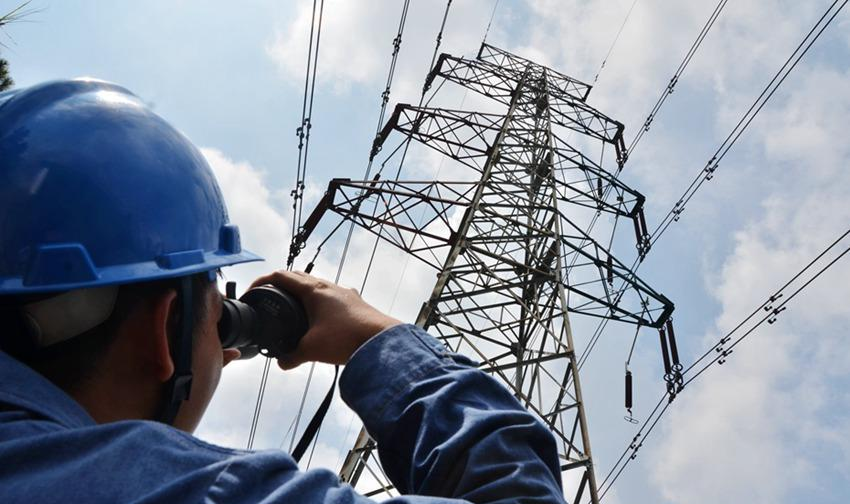

1、手持測距儀測量樹障圖（弧垂前后）

2、三跨測量圖

■ 巡檢現場

為了進一步提高運維人員對通道隱患精準管控水平，采用無人機通道激光可見光自主掃描技術，可有效實現對通道隱患的高效精準測量(±10cm)。

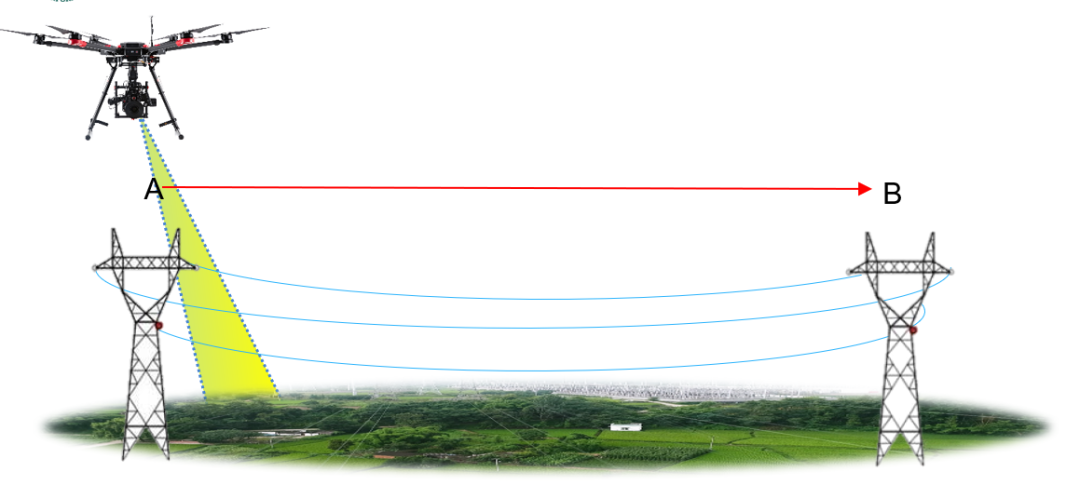

通道激光自主掃描技術：

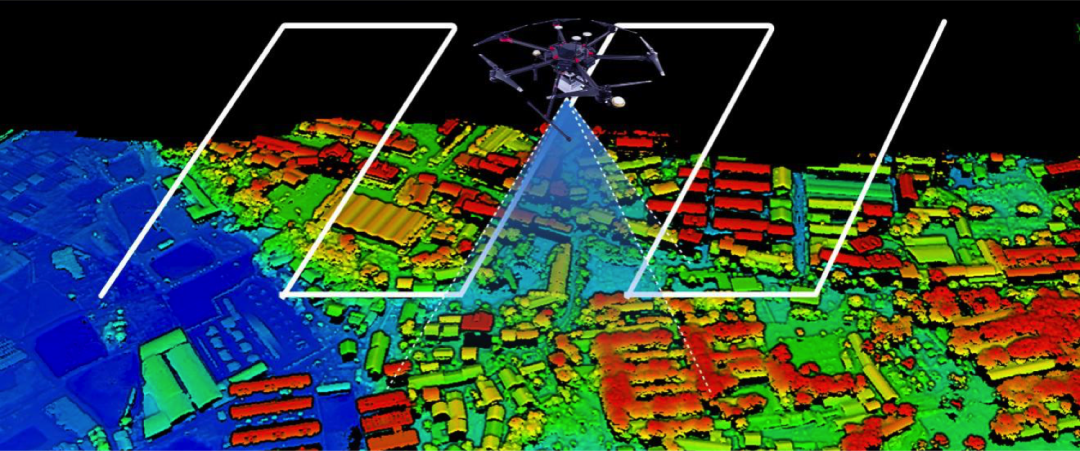

通過無人機搭載激光雷達對線路通道進行三維建模，并對電力導線和植被進行不同顏色的渲染，明確導線和線下樹木的絕對坐標，從而獲取線路和樹木之間的精確距離。

■ 通道激光自主掃描技術

通道激光自主掃描測距技術：

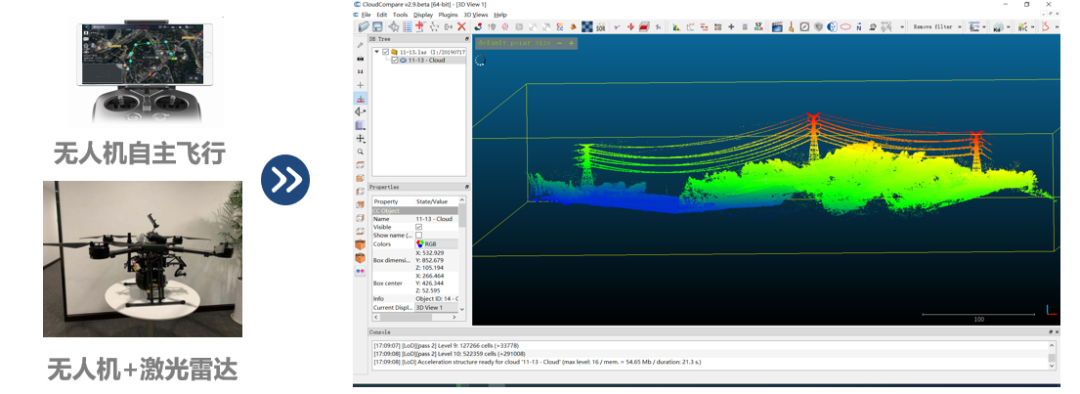

步驟一：采集到的通道激光點云數據進行切割、去噪、拼接等操作，形成沿桿塔走廊通道左右20米的通道激光點云laz點云數據模型。

■ 通道激光自主掃描測距技術

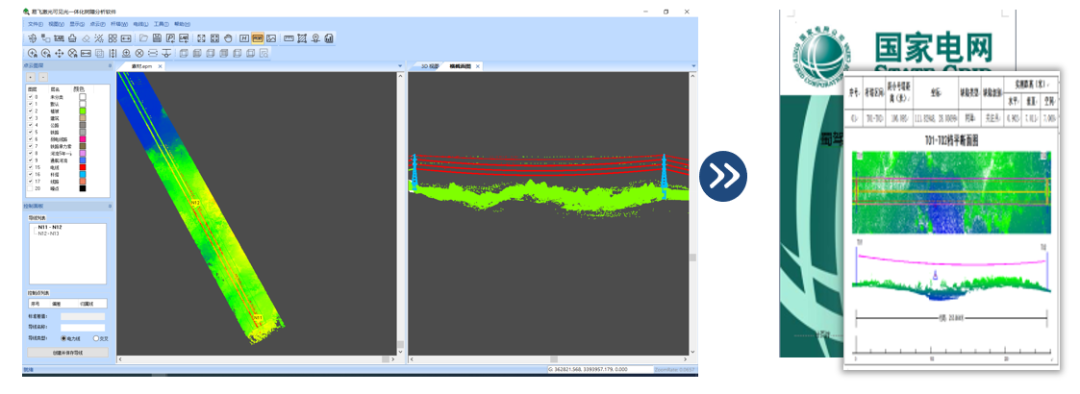

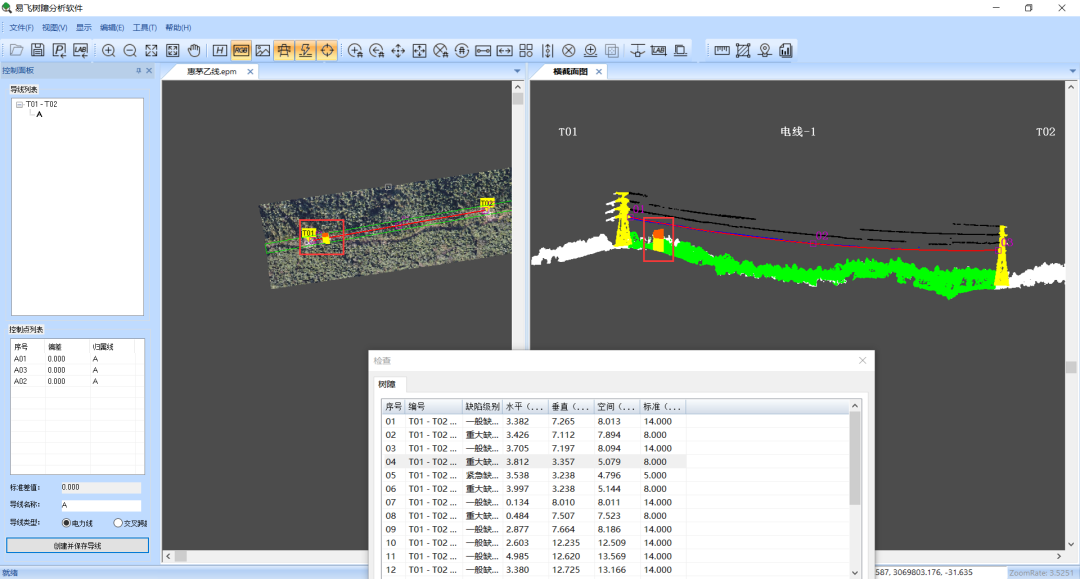

步驟二：將通道激光點云laz點云數據模型導入樹障分析軟件，對通道內下子導線、線路下方植被等進行點云分類，然后計算下子導線與植被、跨越線路等的電氣距離并生成不同等級隱患分析報告

■ 通道激光自主掃描測距技術

通道可見光自主掃描測距技術

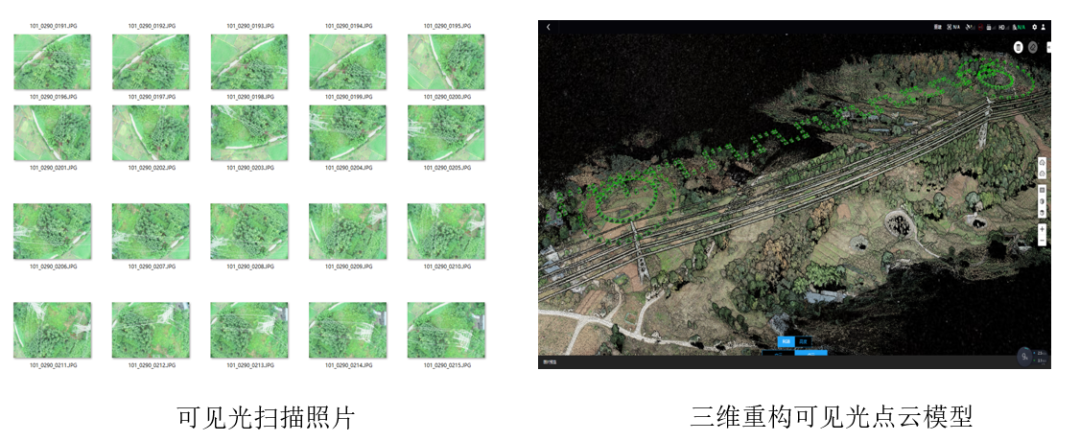

步驟一：采用RTK技術采集桿塔坐標，在保證地面分辨率和飛行安全的情況下，自主規劃巡檢航線對線路通道進行正射拍攝，通過空三加密解算等實現導線和地面植被、跨越線路等相對位置的精確計算(±30cm)。

■ 通道可見光自主掃描測距技術

步驟二：將通道可見光點云laz點云數據模型導入樹障分析軟件，對通道內下子導線、線路下方植被進行點云分類，然后計算下子導線與植被之間的電氣距離并生成不同等級隱患分析報告。

■ 通道可見光自主掃描測距技術

無人機激光可見光測距技術對比

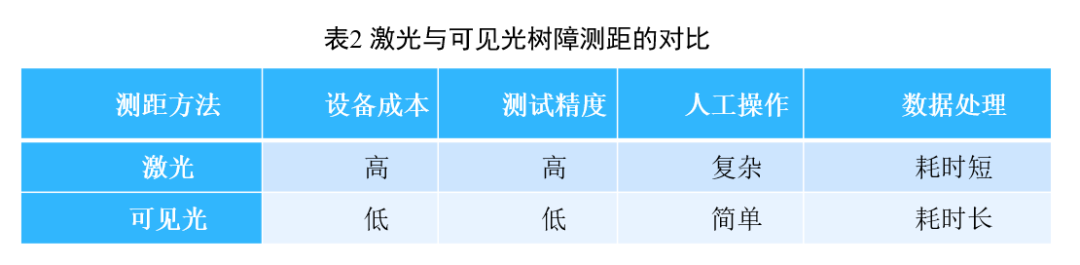

目前，激光樹障測距測量精度高，高程誤差僅為±10cm，且后續數據處理速度快，但經濟成本較高，在經濟欠發達的地區推廣較難?？梢?jiàn)光樹障測距成本低廉，但數據處理耗時多，且測量精度較低，不利于樹障隱患的及時發現和管控。兩種方法的對比情況如表2所示。

■ 激光與可見光樹障測距對比

03

無人機自主紅外測溫

輸電線路紅外測溫能及時發現桿塔本體存在的發熱缺陷及隱患。是線路狀態監測的重要手段之一，能夠保證整個電力系統安全可靠運行，因此廣泛應用到輸變電設備檢測過程中。

現有的無人機搭載紅外測溫技術：

主要以某M系列無人機搭載XT2紅外設備為主，儀器笨重、操作復雜且紅外測溫分辨率較低，不太適合運維人員單兵作業。

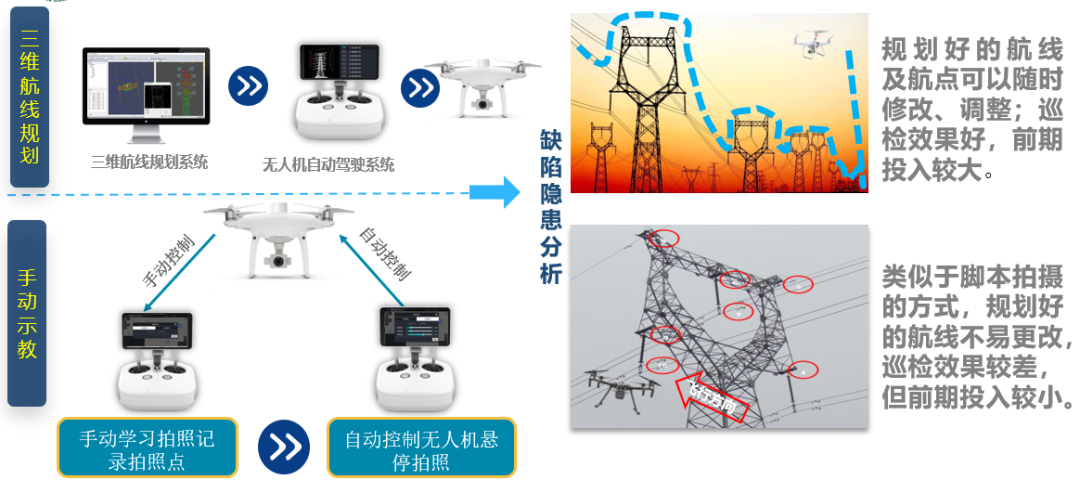

借助人工示教的方法實現對桿塔紅外測溫點的精準選定，在塔的幾個固定點位手動飛行并標記，固化作業點，形成連續的飛行航跡，最后實現了對各個測溫點自主紅外測溫，對桿塔本體溫度全面把控，迅速找準故障點。

■ 無人機搭載紅外測溫技術，時長01:11

采用視頻錄制采集線路各測溫點數據，利用智能分析軟件自動抓取設備異常點圖片，并生成紅外測溫報告

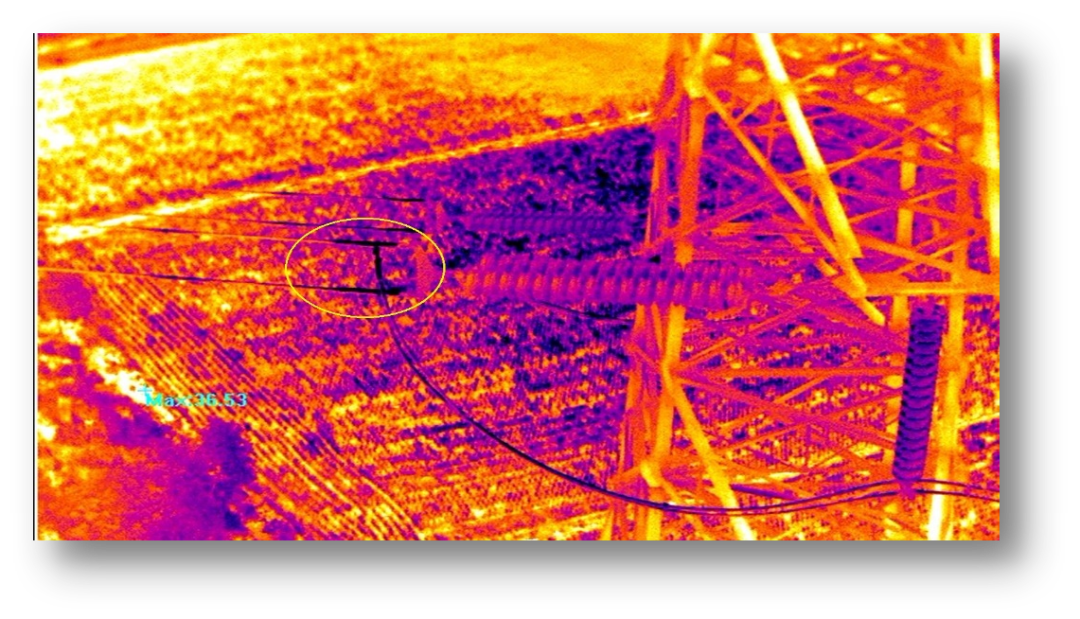

■ 無人機搭載紅外測溫技術

04

無人機帶電憎水性檢測

利用無人機M600搭載噴水裝置，讓其對復合絕緣子進行有規律、近距離地噴水。隨后對噴水后的復合絕緣子傘裙進行高清圖片拍攝。 ，時長00:10

05

無人機噴火除異物

我國沿海城市地區季風氣候復雜多變，夏季臺風頻繁，處理被強風刮到導線上的飄掛物一直是個難題。輸電線路飄掛物一般多為可燃性塑料件和化纖件，譬如風箏、塑料薄膜、編織袋、廣告條幅等。

通過搭載噴火清障設備功能模塊和激光雷達，實現了在輸電線路不停電情況清除線路飄掛物，譬如風箏、塑料薄膜、編織袋、廣告條幅等。

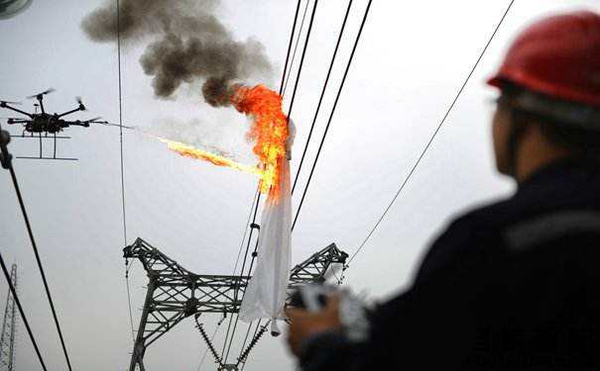

■ 無人機噴火除異物現場

06

無人機竣工驗收

對于施工周期長，涉及線路較長的外部施工工地，可視情況定期開展施工黑點飛巡作業，宏觀掌握黑點施工進度，把握風險管控的關鍵區段，有側重點、有針對性的開展運維工作。

應用案例：

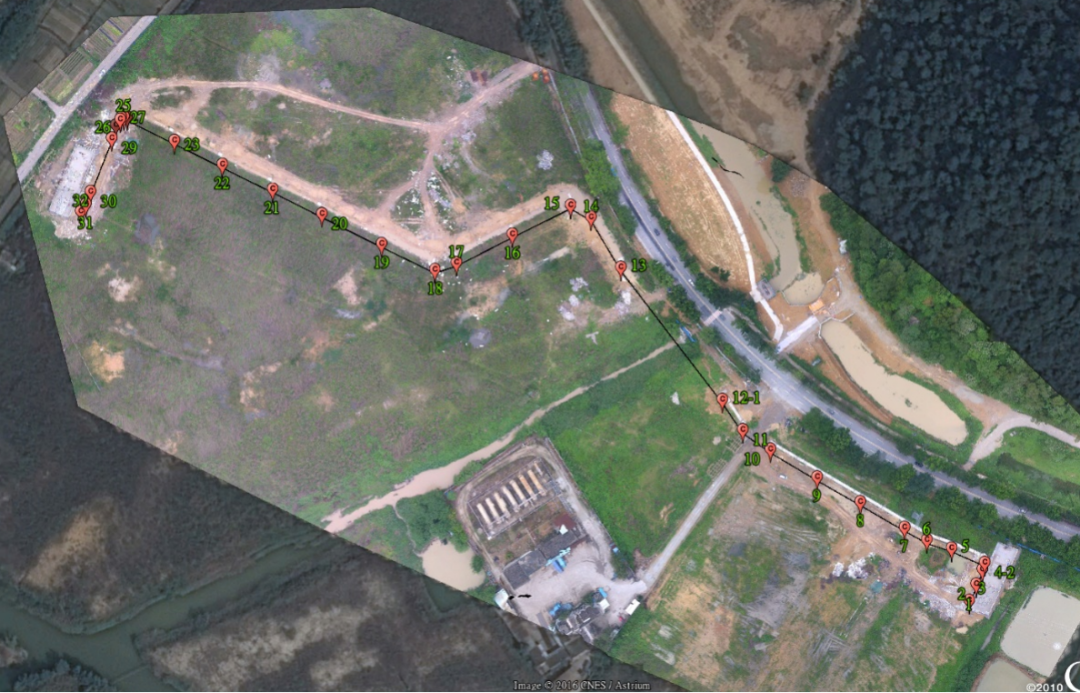

無人機參與電纜通道驗收：電纜通道驗收工作可運用無人機結合RTK高精度定位技術對電纜通道進行驗收，建立厘米級精度的電纜實景走廊。

■ 無人機參與電纜通道驗收

07

無人機“機巢”應用

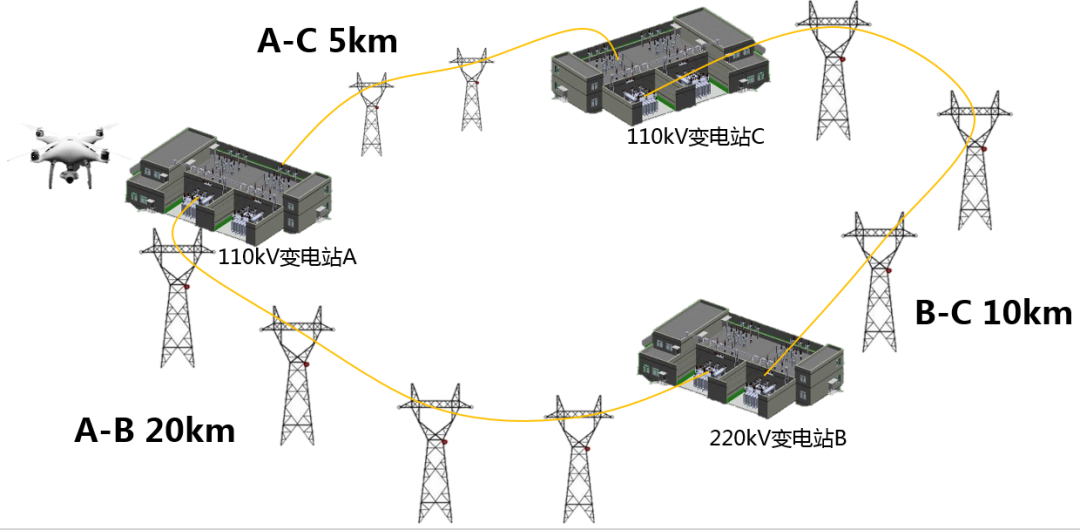

無人機固定機巢

變電站站間距離＞10km，基本可以不考慮。

桿塔上小型機巢投入成本巨大，不太適合線路密度分布小的區域電網。

■ 無人機固定機巢

08

無人機巡檢影像數據AI識別兩庫建設

無人機巡檢影像數據智能識別

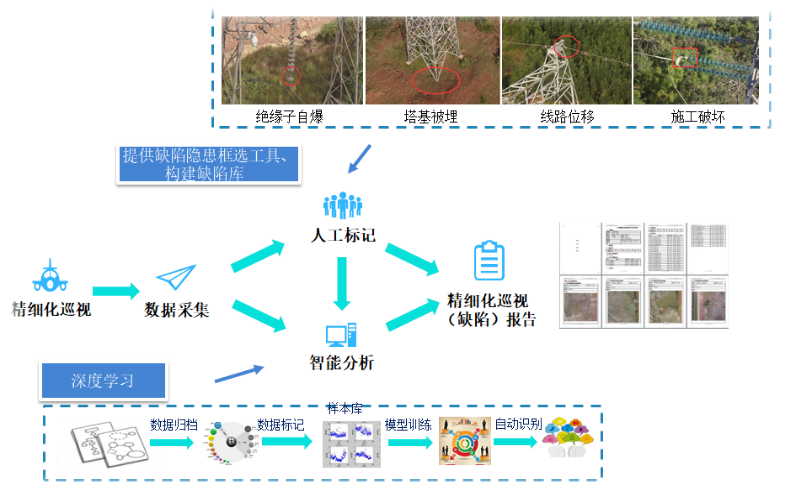

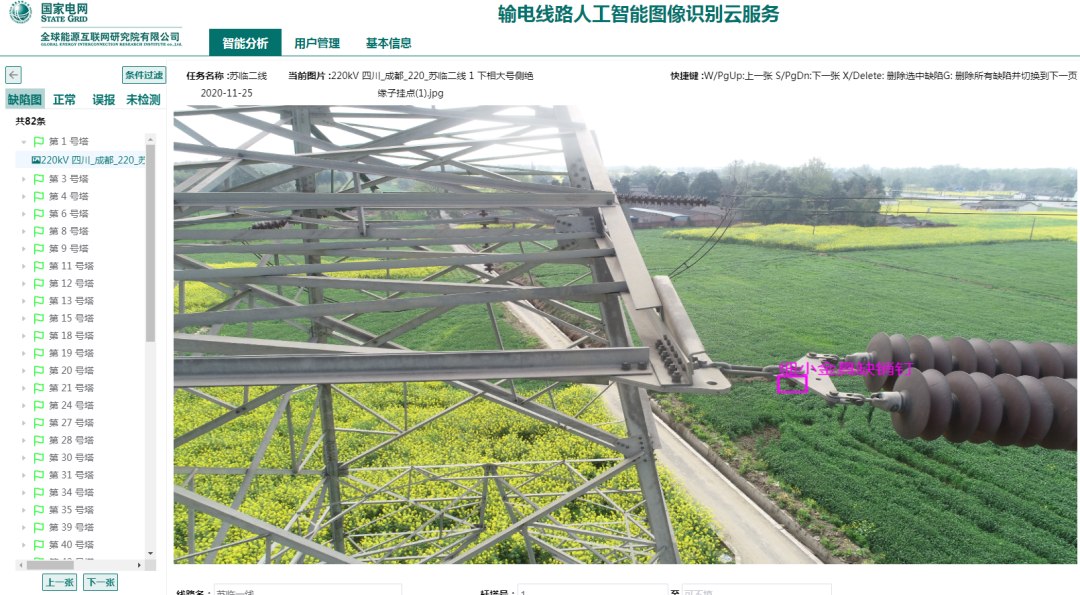

■ 無人機巡檢影像數據智能識別

建立無人機標準缺陷影像庫和模型庫

建立了標準化命名的20000余張無人機桿塔精細化巡檢圖像庫，標注了3000余張無人機缺陷照片，快速比對找出缺陷點。
