為了提高煤礦月末采剝量驗收工作的精度和效率，公司使用縱橫大鵬CW-15Q JoLiDAR-Mini激光雷達掃描系統，同時獲取礦區激光點云數據和正射影像，計算該區煤巖開采量，并繪制現狀圖。

采剝量驗收測量(acceptance surveying of excavated volume)是指定期測量并計算采剝礦巖體積的工作。一般每月測量一次作業臺階的采剝進度線，內容包括測量臺階平臺上的結存礦和巖堆，繪制臺階采剝驗收平面圖，并據此計算采剝礦巖體積。（名詞釋義來自百度百科）

“測區面積約30平方公里左右，礦區環境復雜，布設像控點困難。”面對高差140米左右，且實時都在開采的礦區，靠傳統GPS-RTK測量方式，進行外業數據采集，難度太大?！巴瑫r(shí)我們最終成果需要絕對坐標。故CW-15Q JoLiDAR-Mini激光雷達掃描系統，成為我們此次項目首選?！?/p>

作業流程

飛行航線規劃及設備參數設置

將作業區域kml文件導入縱橫飛圖中，此時可手動生成航線，也可根據kml文件自動生成航線，可根據地形高差修改航線，以實現仿地飛行。

飛行高度：200m

激光雷達發射頻率：100KHz

航帶間距：76m

相機參數設置：航向重疊率70%，旁向重疊率10%

飛行方式：根據航線規劃設計，在進入和退出雷達采集區域前后繞飛八字，在進入采集區域后打開雷達進行往返飛行。

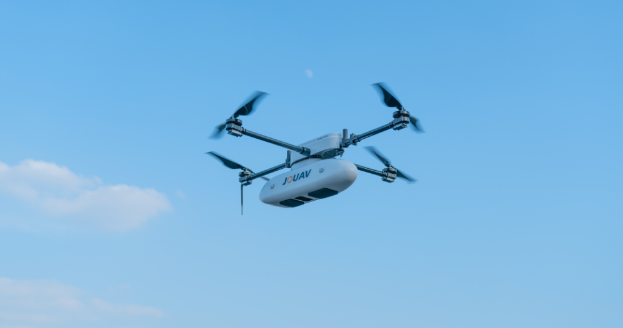

無人機作業

亂流是讓外業人員很苦惱的事情。此次CW-15Q作業區域，常年伴隨著極強的陣風，最高風速達到15m/s，尤其在礦坑作業時，風受地形影響，經常出現亂流。

當無人機在空中遇到變化不定的陣風時，無人機可能會發生飛行姿勢不穩定，無法正確執行飛行任務，或者更嚴重的情況。作業中，CW-15Q飛控修正姿態角度達到10度以上，兩天時間完成項目外場航飛作業，為客戶測量土方量爭取時間。

外場飛行完后，礦區工作人員說到：“在整個飛行過程中，我們基本不用擔心CW-15Q的穩定性，同時飛機續航也超出我們的預期。”

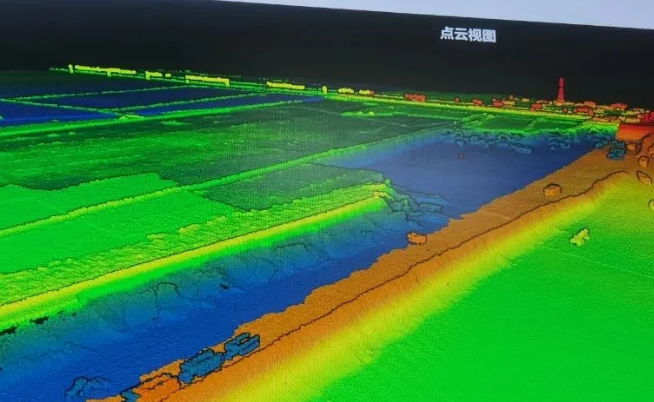

點云數據

飛行結束后，CW-15Q JoLiDAR-Mini激光雷達掃描系統，同時獲取礦區激光點云數據和正射影像，進一步提升了煤礦月末采剝量驗收工作的精度和效率，在保證精度的基礎上還能有效減少人為主觀的影響，實現高效、低成本的測量。

華能伊敏煤電有限公司礦區工作人員對全新升級的JoLiDAR，給予高度認可?！霸跀?shù)據處理時，

JoLiDAR5.0軟件提升很多，縱橫飛圖與JoLiDAR5.0互通，外業、內業更加高效、便捷，更加實用。”

采剝量驗收測量新方式

無人機+激光雷達

人工效率

傳統GPS-RTK測量方式，進行外業數據采集，需要4名技術人員攜帶儀器徒步行走4天完成測量，再內業數據處理3天；使用縱橫大鵬CW-15Q JoLiDAR-Mini激光雷達掃描系統，外業數據采集效率是GPS-RTK測量方式的4倍，內外業整體效率提高將近160%。在大幅度提高作業效率的同時，還可以降低作業人員的勞動強度。

測量點質量

機載雷達無人機測量系統外業數據采集系統中誤差為5cm左右，基本與GPS-RTK方式3cm的三維精度相當，同時其屬于掃描式測量，測量點密度約為20個/平方米，遠遠超過GPS-RTK方式1個/25米。高密度點云數據可以更加清晰的反映生產現場真實高程變化情況，大幅度提高采剝量計算整體精度。

安全性

GPS-RTK測量方式需要技術人員到達指定位置才能完成測量采點，生產現場作業時技術人員需在距離臺階頂部邊緣3米左右行走測點，容易出現跌落、磕碰等不安全現象；工作時存在與礦用卡車、電鏟、工程機械等設備的交叉作業，安全風險較大。而使用縱橫大鵬CW-15Q JoLiDAR-Mini激光雷達掃描系統，僅需在起落點用地面站掌控?zé)o人機的飛行狀態，安全性較高。
